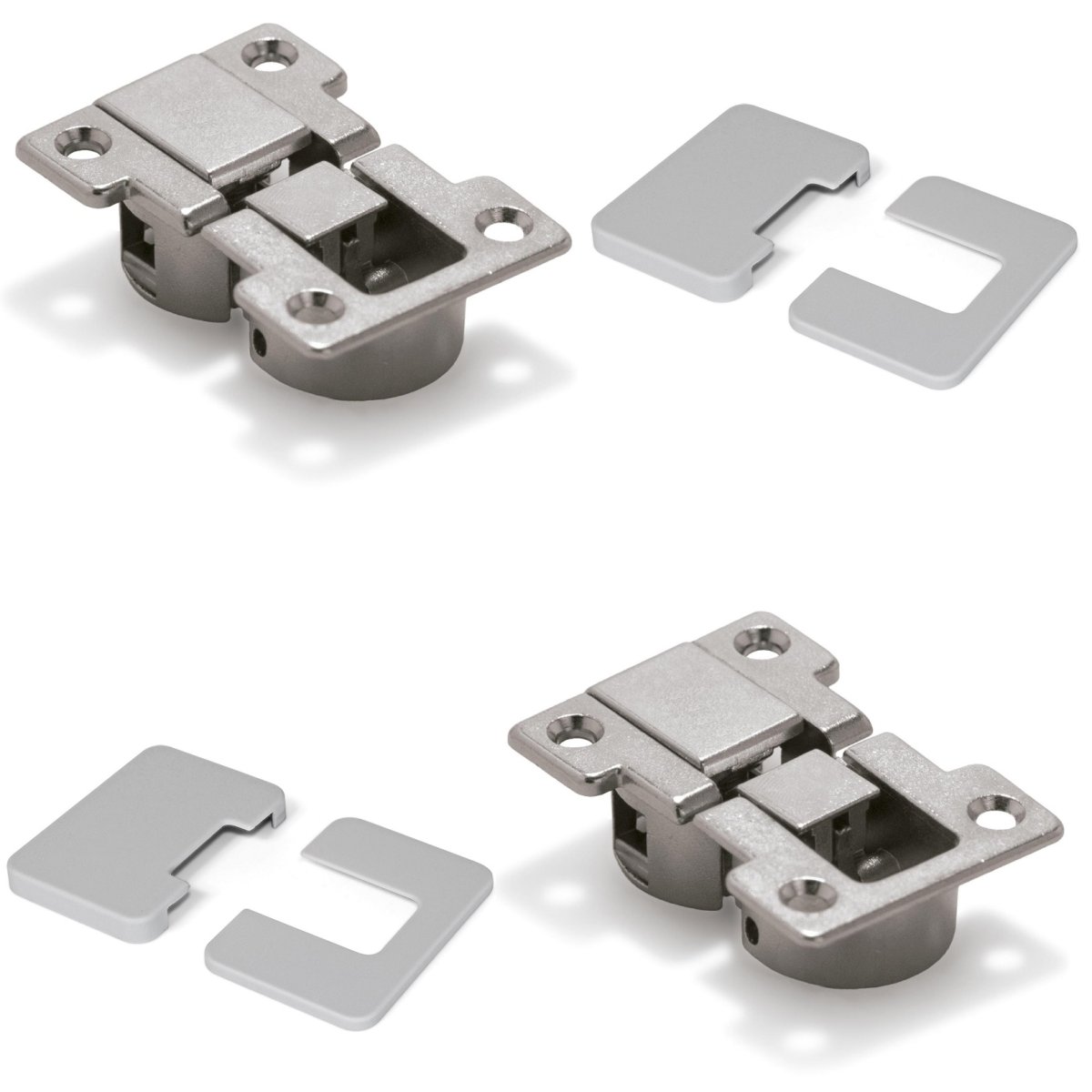

2 stycken klaffgångjärn Ankor GT-B, avtagbar, tillverkad av zinklegering med täcklock, finish: grå 1010821. Zinklegering bar fack gångjärn för träflikar, möbelflikar, trälock, barfack och mycket mer, från EMUCA

Beskrivning

Tvådelat klaffgångjärn av massiv zinklegering med täcklock, yta: grå, 1010821

Använda:

Zinklegering bar fack gångjärn för träflikar, möbelflikar, trälock, barfack och mycket mer.



Möbelgångjärn för skruvning, klaffhållare, inloppsfällbart gångjärn, stångfackgångjärn för träklaffar, trälock och möbelklaffar.

Stabil installation och tät passform tack vare två fästskruvar i botten- och klaffsektionerna.

Klaffgångjärnen har en rektangulär form och en modern design.

De har ett zamak -lock som täcker justeringsskruven och låsskruven för ett oklanderligt utseende

Efterföljande klaffinstallation är möjlig på grund av separat montering av botten- och klaffsektionerna.

Klaffgångjärnen har tredimensionella justeringsalternativ: laterala, vertikala och frontala.

Endast för användning med klaffstöd eller lockhållare.

• Hem möbler
• Kontorsmöbler
• Träflikar
• Möbelklaffar
• Trälock
• Barfack

Tekniska detaljer:

• Vikt: 72,1 g
• Storlek: 54 mm (2.2″)
• Spridningsvinkel: 90°
• Borrning: Ø26 mm (1-1/32″)
• Borrdjup: 14 mm (35/64″) och 15 mm (19/32″)
• Avtagbar
• Stall
• Massiv
• Robust
• Grå
• Hög varumärkeskvalitet från UMAXO®

Yta:

• Grå

Församling:

• Det inloppshängda gångjärnet 1010821 för inlopp består av två delar: bottendel och klaffdel
• Före installationen måste monteringshål med en diameter på Ø26 mm (1-1/32″) förborras i klaffen och i botten av kroppen
• Avståndet mellan borrhålens centrum och eggen måste vara 26 mm (1-1/32″)
• Monteringshålets djup i den nedre delen är minst 14 mm (35/64″)
• Monteringshålets djup i klaffsektionen är minst 15 mm (19/32″)
• De två delarna av klaffgångjärnet sätts in i de förborrade monteringshålen och fästs med skruvarna (ingår ej)
• Minst två klaffgångjärn är 1010821 nödvändiga för att fästa en fackflik (för mer information se
  monteringsritning
  )



Måtten:

• Klaffens gångjärns hela längd (monterad): 54 mm (2-1/8″)
• Bredd: 38 mm (1-1/2″)
• Avståndet mellan skruvhålen: 27 mm (1-1/16″)
• Monteringsstiftets längd: 14 mm (35/64″)



För fler mått och detaljer, se teknisk ritning.

Produktion:

• De högkvalitativa klaffgångjärnen 1010821 är tillverkade av fast zinklegering (ZDC)

Ingår i leveransen:

• Två stycken klaffgångjärn 1010821 gjorda av massiv zinklegering (bestående av klaffdel och kroppsdel), grå
• Två täcklock av pressgjuten zink för justerskruvarna
• Två stycken täcklock i plast för klaffdel
• Två stycken täcklock i plast för stomme

Tillverkarens artikelnummer:

• Artikelns identifieringsnummer: 1010821
• EAN-nummer: 8432393100715

Tillverkare: EMUCA
